Cara Membangun Jaringan LAN

PENGERTIAN LAN

LAN adalah Local Area Network (LAN), merupakan jaringan milik pribadi di dalam sebuah gedung atau kampus yang berukuran sampai beberapa kilometer. LAN seringkali digunakan untuk menghubungkan komputer-komputer pribadi dan workstation dalam kantor suatu perusahaan atau pabrik-pabrik untuk memakai bersama sumberdaya (resouce, misalnya printer) dan saling bertukar informasi, atau dapat diartikan secara singkat yaitu sekumpulan komputer yang dihubungkan oleh media fisik ( kabel UTP, dll ) dan Software ( aplikasi remote, dll)

Dalam membangun jaringan LAN kita harus mengetahui
Alat - alat yang dibutuhkan
1. Dua atau lebih PC
2. Network Card sesuai dg jumlah PC
3. Kabel coaxial atau UTP
4. Hub bila diperlukan
5. Terminator
6. T-Connector

Langkah - langkah pembuatan

1. Anda harus mengetahui secara detai letak ruang yang akan dipasang jaringan ( survei

    tempat )

2. Sebelumnya anda harus mengetahui dahulu tipe jaringan ( topologi ) yang ingin andagunakan.
3. Pasanglah Media Transmisi ( kabel ) dan network card. Pemasangan kabel disesuaikan

    dengan topologi/tipe
     jaringan yang anda pilih.
3. Bila anda memiliki tipe star maka masing-masing kabel dari komputer di masukkan kedalam
    port yang tersedia di hub.
4. Lakukan pengecekan dengan melakukan ping ke host yang lain

Tipe - tipe jaringan

Tipe jaringan ( Topologi ) Bus adalah topologi yang awal di gunakan untuk menghubungkan komputer. Dalam topologi ini masing masing komputer akan terhubung ke satu kabel panjang dengan beberapa terminal, dan pada akhir dari kable harus di akhiri dengan satu terminator .

                                                                Gambar Topologi BUS

Tipe jaringan ( Topologi ) Star adalah Beberapa host dihubungkan dengan kosentrator yang membentuk jaringan seperti bintang (star). Semua ditangani dan diatur langsung oleh komunukasi konsentrator

                                                           Gambar Topologi Star

Tipe jaringan ( Topologi ) Ring adalah topologi jaringan dimana setiap komputer yang terhubung membuat lingkaran. Dengan artian setiap komputer yang terhubung kedalam satu jaringan saling terkoneksi ke dua komputer lainnya sehingga membentuk satu jaringan yang sama dengan bentuk cincin.



                                                           Gambar Topologi Ring

Pemasangan Media Transmisi

1. Potong kabel UTP dan kupas bagian luarnya menggunakan pemotong misalnya tang krimping     sepanjang 1.5 cm

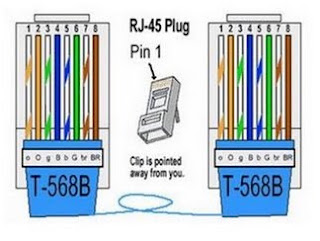

2. Setelah kulit kabel bagian luar kabel tersebut dipotong maka selanjutnya susun urutan warna



3. Ratakan kabel tersebut untuk dimasukan ke konektor RJ45. Jangan lupa setiap ujung

    konektor posisinya harus sama. Selain itu bagian luar atau pembungkus kabel harus terjepit

    agar kokoh dan tidak goyang.
4. Masukkan konektor yang sudah ada kabelnya ke lokasi yang sesuai di tang clipper, kemudian

    jepit yang keras sehingga tembaga yang tadinya ke luar dan menonjol akan rata kembali

    seperti sebelum dimasukan kabel.

Anda Dapat Mendapatkan Tutorial Cara Memasang Media Transmisi Secara lengkap Dengan Klick Disini Untuk Download

Memasang Network Card



1. Pasang network card pada motherboard, tapi misalnya ada LAN card yang Onboard maka

    tidak perlu di pasang. Dalam memasang LAN card pada slot perhatikan tepat tidaknya kaki-

    kaki LAN card tersebut. Kemudian pasang baut di bagian pangkalnya untuk mengokohkan

    kartu jaringan tersebut.

3. Masukan konektor kabel UTP ke port di belakang kartu jaringan yang sudah terpasang dan

    masukkan kabel UTP ke Switch.
4 Boot komputer anda.
5 Jika kartu jaringan atau NIC mendukung fasilitas Plug and Play pada saat booting akan

    ditemukan hardware baru.
6 Lakukan setting IP:
